| Kasetin materiaali: | Alumiini 6061 | Kaapelin materiaali: | LSZH |
|---|---|---|---|
| Kuitumäärä: | 96 kuitua max | Puolan tyyppi: | UPC / APC |
| Liittimen tyyppi: | LC | Väri: | Hiukset Mustat |
| Korkea valo: |
valokuitukotelo, kuituoptinen kasetti |
||

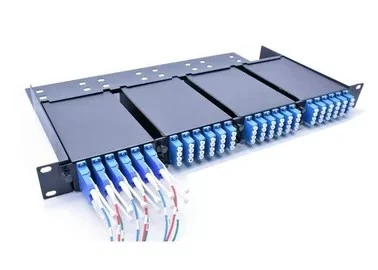

1U patch panel datakeskuksen kotelo ilman kantta 96 ydintä max 4 kpl MPO-kasetilla
1U kiinteän tyyppinen teline tarjoaa turvalliset siirtymät MPO/MTP®- ja LC-erillisten liittimien välillä. Niitä käytetään liittämään MPO/MTP®-runkoverkot LC-paikannuksen ja aktiivisten laiteliittimien kanssa.
19" 1U:n patch-paneeli on suunniteltu säilyttämään 4 kpl MPO-LC-kasetteja, jotka voivat olla 12 kuitua tai 24 kuitua. LC-liitännän lisäksi räätälöityjä kokoonpanoja on saatavana pyynnöstä. Tämän tyyppinen patch-paneeli on suunniteltu ja valmistettu ilman alumiininen peitelevy, joka voi auttaa vähentämään tuotteen kustannuksia.
Ominaisuus
◆ 19" teline, musta.
◆ Luotettavuus - 100 % testattu. Tehdas lopetettu ja testattu.
◆ Esiasennettu patch panel -ratkaisu auttaa säästämään paikan päällä asennukseen kuluvaa aikaa ja kustannuksia.
◆ Saatavilla on 96F:n täysi kapasiteetti, 12F / 24F MPO-LC-kasetteja.
◆ Kiinteä malli, jossa etualusta
Sovellukset
◆ Tietoliikennesovellus
◆ Datakeskusjärjestelmien kaapelointi
◆ Tallennusalueverkko - kuitukanava
◆ Uudet 40G- ja 100Gbps-protokollat
Erittely
1. Erittely
| Tuote | Ominaisuudet |
| Käyttölämpötila | -10 astetta -+70 astetta |
| Säilytyslämpötila | -40 astetta -+85 astetta |
| Suhteellinen kosteus | Vähemmän tai yhtä suuri kuin 85 % (+30 aste ) |
| Ilmanpaine | 70 kPa-106 kPa |
2. Optinen suorituskyky
| Tyyppi | Aallonpituus | IL Max | RL Min |
| Elite MTP-LC(MM) | 850nm/1300nm | 0.35 dB | 30dB |
| Eliitti MTP-LC (SM) | 1310nm/1550nm | 0.35 dB | 50dB |
| MPO-LC(MM) | 850nm/1300nm | 0.60 dB | 20dB |
| MPO-LC (SM) | 1310nm/1550nm | 0,75 dB | 50dB |
3. Geometriaparametrit
| MT | ||||
| Mittaus | Hyväksytty/hylätty rajat | |||
| Parametrit | Min | Max | ||
| Kaarevuussäde | Pitkä Axel | 2000mm |
∞ |
|
| Lyhyt Axel | 50 mm |
∞ |
||
| Kulma | Pitkä Axel | -0.2 astetta | 0.2 astetta | |
| Lyhyt Axel | APC | 7,8 astetta | 8,2 astetta | |
| PC | -0.2 astetta | 0.2 astetta | ||
| Kuidun korkeus | 1000 nm | 3000nm | ||
| Erilainen kuidun korkeus | N/A | 500nm | ||
| Viereisen kuidun korkeus | N/A | 300 nm | ||
| Holkin pituus | 7,9 mm | N/A | ||
4. Tiedot Kuva
Tuotteen edut
◆ Läpäisimme monet laatujärjestelmän tarkastukset, kuten ISO, RoHS; ja läpäissyt avaintilin toimittajatarkastuksen.
◆ Meillä on korkea tuotantokapasiteetti. Patch-johdon vakiokapasiteetti on 15,000 liitintä/päivä ja MT-tuotteen kapasiteetti on 3000 liitintä/päivä.
◆ Testausstandardimme on erittäin tiukka. Jokainen kaapeli testataan erikseen tuotantolinjallamme ja 100 %:sti QC-osastolla.
◆ Palvelumme on pätevää. Vaadimme reagoivaa ja asiantuntevaa palvelua jokaiselle asiakkaalle.
ORC QC Process Flow Chat
ORC-tuotantonäyttely
UKK
1. K: Kuinka voit testata yhden tilan jumpperia?
V: Yksimuotoiset patch-kaapelimme on testattu päätypinnan tarkastusta, yksimuotoista IL- ja RL-testausta varten.
2. K: Ovatko nämä kaapelit yhteensopivia useiden moduulien kanssa?
V: Kyllä, LC-kaapelit voivat olla yhteensopivia SFP:n, SFP+:n (BIDI SFP+), XFP:n kanssa, SC-kaapelit voivat olla yhteensopivia BIDI SFP:n, GBIC:n, X2:n ja XENPAKin kanssa.
3. K: Mikä on keskimääräinen toimitusaikasi?
V: Tavallisten tuotteiden toimitusaikamme on 5 työpäivän sisällä. MT-tuotteiden osalta kapasiteettimme on 3000 liitintä päivässä.
4. K: Voitko tuottaa sinulle lähettämiemme näytteiden mukaan?
V: Tietysti voimme tuottaa näytteiden tai teknisten piirustusten mukaan.
